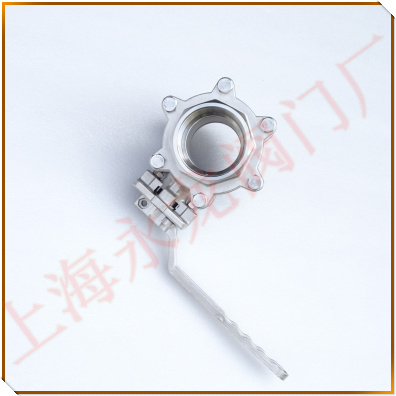

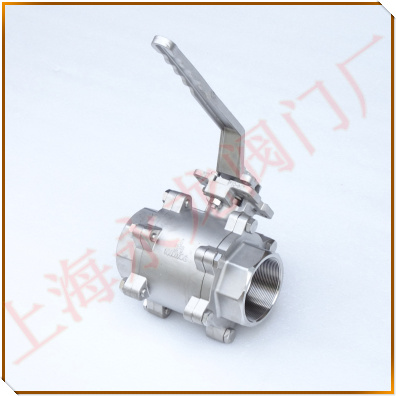

三片式焊接球閥
氣動關斷閥
鶴管拉斷閥
楔式閘閥
防脫卡套
液氨儲罐氣動切斷閥
氨氣電動切斷閥
防爆氣動球閥
斷電復位電動蝶閥
拉斷閥 Snap valve
數控電液閥
液氯電動球閥
電磁式燃?xì)饩o急切斷閥
長徑低溫截止閥
短軸低溫截止閥
氣動（液氨）緊急切斷閥
液氨專用氣動開關閥
聯系永龍
咨詢熱線021-57566219- 手機：15900658318
- 傳真：021-57568296
- 郵箱：1257073858@qq.com
- 地址：上海市奉賢區南亭公路
- 2788號
閥門設計壓力，工作壓力與公稱壓力的區分
時間：2020-09-09 07:27:01 來源：永龍閥門 閱讀：0次
閥門設計壓力，工作壓力與公稱壓力的區分
閥門的設計壓力，工作壓力與公稱壓力分別指的是：管道的設計壓力與閥門公稱壓力相等，工作壓力是介質實際應用的壓力。工作壓力是應該小于設計壓力的，而在選擇閥門切需放大一定的余量，例如介質實際應用的壓力為PN1.6MPa而閥門應選擇公稱壓力PN2.5MPa。
公稱壓力、工作壓力、設計壓力之間的關系
公稱壓力是為了設計、制造和使用方便,而人為地規定的一種名義壓力。這種名義上的壓力的單位實際是壓強，壓力則是中文的俗稱,單位是“Pa”而不是“N”。公稱壓力英文是nominal pres-surenomina:l in name or form butnot in reality(名義上的,有名無實的)。壓力容器的公稱壓力指的是壓力容器法蘭的公稱壓力。壓力容器法蘭的公稱壓力一般分成7個等級,即0.25、0.60、1.00、1.60、2.50、4.00、6.40MPa。設計壓力=1.5×工作壓力。工作壓力由管網水力計算而得出。1MPa ＝10bar （巴）＝ 10.2kg/cm2=100N/cm2
一，閥門設計壓力
是指管道系統作用在管內壁上的瞬時壓力。一般采用工作壓力及殘余水錘壓力之和，設計壓力一般用Pe表示。對于低溫介質，且無保冷設施的容器及管道，由于管道、容器壓力與介質的臨界溫度和工作溫度密切有關，因此其設計壓力應不低于液體50℃時的飽和蒸汽壓力；對于組分不確定的混合氣體/液體容器，按其相關組分50℃的飽和蒸汽壓力作為設計壓力。
二，閥門工作壓力
是指為了管道系統的運行安全，根據管道輸送介質的各級工作溫度所規定的壓力值，工作壓力一般用Pt表示。
三，閥門公稱壓力
與管道系統部件耐壓能力有關的參考數值，是指與管道元件的機械強度有關的設計給定壓力。 公稱壓力一般用PN表示。
1，公稱壓力——制品在基準溫度下的耐壓強度，用PN表示，單位：MPa 。
2，基準溫度：材料不同，其基準溫度也不同。如，鋼的基準溫度為250°C
3，公稱壓力1.0Mpa，記為：PN1.0,Mpa
四，閥門按公稱壓力：
1）真空閥：指工作壓力低于標準大氣壓的閥門。
2）低壓閥：指公稱壓力PN ≤1.6Mpa 的閥門。
3）中壓閥：指公稱壓力PN 為2.5Mpa、4.0Mpa、6.4Mpa的閥門。
4）高壓閥：指公稱壓力PN 為10.0Mpa～80.0Mpa的閥門。
5）超高壓閥：指公稱壓力 PN≥100.0Mpa的閥門。
五，閥門試驗壓力
閥門、管道、容器或設備進行耐壓強度和氣密性試驗規定所要達到的壓力。 試驗壓力一般用Ps表示。試驗壓力是在閥門出廠前，依據相關標準，以設計壓力的一個系數對閥進行測試時的壓力，一般為設計壓力的1.5倍。閥必須在試驗壓力下保證至少30分鐘不泄漏。
