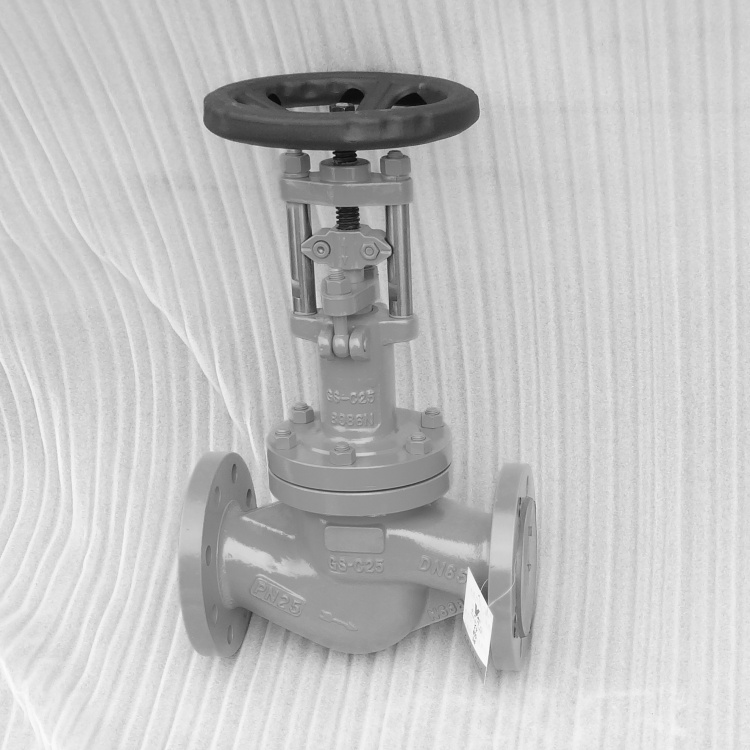

波紋管氨用截止閥
別稱：氨用波紋管截止閥
型號：AWJ41F-25C AWJ41F-25P
波紋管氨用截止閥概述：
加長桿型波紋管氨用截止閥通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。內部采用波紋管結構，不銹鋼的波紋管下端經不銹鋼墊片焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥瓣振動引起閥桿振動。
氨用波紋管截止閥技術參數：
別稱：氨用波紋管截止閥
型號：AWJ41F-25C AWJ41F-25P
波紋管氨用截止閥概述：
加長桿型波紋管氨用截止閥通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。內部采用波紋管結構，不銹鋼的波紋管下端經不銹鋼墊片焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥瓣振動引起閥桿振動。
氨用波紋管截止閥技術參數：
公稱通徑：DN25～DN200
公稱壓力：PN16MPa～40MPa,ANSI150LB～300LB
工作溫度：-29℃～+120℃ -40℃～+120℃
閥體材質：WCB/碳鋼，CF8/304不銹鋼
應用工況：化工，石油，電力，制藥，化肥，制冷
氨用波紋管截止閥設計規范：工作溫度：-29℃～+120℃ -40℃～+120℃
閥體材質：WCB/碳鋼，CF8/304不銹鋼
應用工況：化工，石油，電力，制藥，化肥，制冷
|
設計制造 |
GB/T 26478 API602 |
|
結構長度 |
GB/T 12221 |
|
連接尺寸 |
GB/T 12224(對焊接)，ASME B16.11(承插焊)，GB/T9113 HG/T 20592(法蘭) |
|
試驗檢驗 |
GB/T 9092 |
|
壓力溫度 |
GB/T 9131 |
|
氦質譜檢漏 |
API602 |
產品優點：
①，閥體采用德國覆膜砂鑄造技術，大大提高閥體表面光潔度及機械性能，減少氣孔、砂眼、裂紋的出現，增強鑄件的抗拉強度。
②，根據工況需要，可以提供其他閥瓣設計（節流閥瓣，調節閥瓣，截止止回閥瓣等）。
③，倒密封設計在打開位置帶有行程限制器和波紋管抗振動設備。
④，波紋管防護型空間設計：波紋管被密封在密閉的空間里，不受介質、壓力、溫度的影響。
⑤，波紋管：加長、多重壁、抗扭轉、長壽命波紋管，完全刷新普通國產波紋管的啟閉壽命，最高可達10000次。
⑥，雙節閥桿設計：雙節閥桿設計和閥桿與波紋管抗扭矩結合裝置，解決了閥桿耐磨或耐腐蝕的單一選擇。
⑦，360度自由轉盤：它可以清洗雜質、也可以攜帶流體，使閥座不同的表面閉合，同時，它不發送振動到閥桿。
