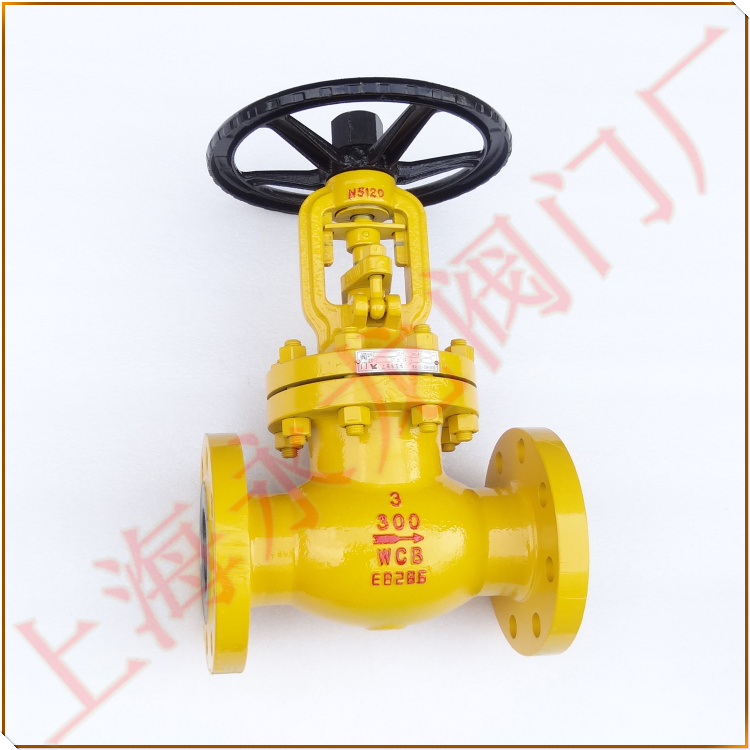

氨閥-300LB磅級氨用截止閥-波紋管液氨截止閥-美標氨氣截止閥
型號：AWJ41Y-300LB AWJ41F-300LB
磅級波紋管液氨截止閥簡介：
300LB磅級氨用截止閥，其關鍵部件金屬波紋管,下端與閥桿組件采用自動滾焊焊接,上端與連接板自動滾焊焊接,在流體介質和大氣之間形成一個金屬屏障,確保閥桿零泄漏。閥瓣采用平面設計（堆焊硬質合金或模壓PTFE）,密封面與介質成流線形,密封性能更好,使用壽命更長。雙重的密封設計波紋管+填料)若波紋管不幸失效,填料也會避免泄漏,并符合國際密封標準。閥蓋上自帶有加脂接頭,可直接對閥桿、螺母和軸套進行潤滑,不像傳統的只對螺紋加潤滑油。人體工程學設計手輪,使用壽命更長,操作輕松便捷,更安全可靠。
美標氨氣截止閥技術規范：
設計標準:ANSI16.34
結構長度: ANSI B16.10
連接法蘭: ANSI B16.5
試驗和檢驗:API598
美標氨用截止閥應用:石油、化工、制藥、化肥、電力、鋼鐵廠、燒結煙氣脫硫脫硝項目等行業。
300LB磅級氨用截止閥主要連接尺寸：
300LB磅級氨用截止閥主要連接尺寸：
| 閥體材質 | 口徑DN | L長度 | D外圓 | D1中心 | D2水介 | b厚度 | n-∅d |
| A105 | 1/2” | 152 | 95 | 66.5 | 35 | 14 | 4-16 |
| A105 | 3/4” | 178 | 117 | 82.5 | 43 | 16 | 4-19 |
| A105 | 1” | 203 | 124 | 89 | 51 | 18 | 4-19 |
| A105 | 1-1/2” | 229 | 156 | 114.5 | 73 | 20.7 | 4-22 |
| A105/WCB | 2” | 267 | 165 | 127 | 92 | 22 | 8-19 |
| WCB | 2-1/2” | 292 | 190 | 149 | 105 | 25 | 8-22 |
| WCB | 3” | 318 | 210 | 169 | 127 | 29 | 8-22 |
| WCB | 4” | 356 | 254 | 200 | 157 | 32 | 8-22 |
| WCB | 5” | 400 | 279 | 235 | 186 | 36 | 8-22 |
| WCB | 6” | 444 | 318 | 270 | 216 | 37 | 12-22 |
