三片式不銹鋼球閥 不銹鋼（焊接）球閥
別稱：焊接球閥 對焊球閥
型號：Q61F-1000WOG FHDQ-1000WOG

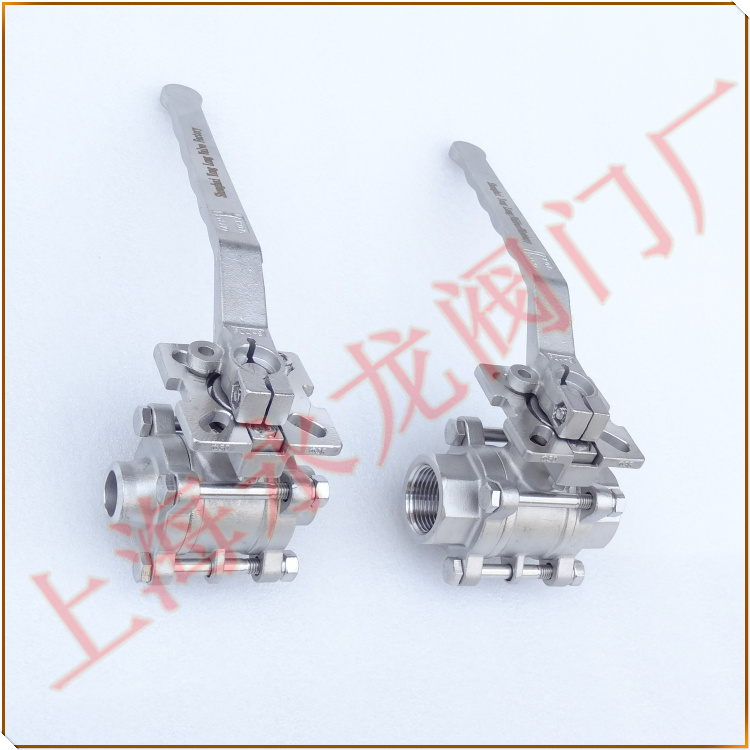

三片式不銹鋼球閥三片式不銹鋼球閥采用ISO 5211高平臺設計,驅動裝置安裝便捷,此款球閥結構簡單,體積小,重量輕,便于安裝及快速維護,多種的連接方式,使用范圍更加的廣泛。連接方式如:法蘭連接、卡連接、螺紋連接、對焊連接、承插焊連接等特點,適應不同連接要求。該產品還可提供線性流道口、V型流道口等。
三片式不銹鋼球閥設計待點：
1.ISO 5211平臺連接，2、閥桿防飛出設計，3、防靜電裝置，4、上密封可調功能，5、殼體脫蠟精密鑄造
三片式球閥國標設計標準:
1、設計制造:GB/T 12237，2、法蘭連接:HG/T 20592，3、結構長度:GB/T 12221，4、壁厚標準:GB/T 26640，5、檢驗試驗:GB/T 26480
6、焊接標準:GBT-9115.1，7、卡標準:ISO 2852，8、螺紋標準: ASME B1.20.1

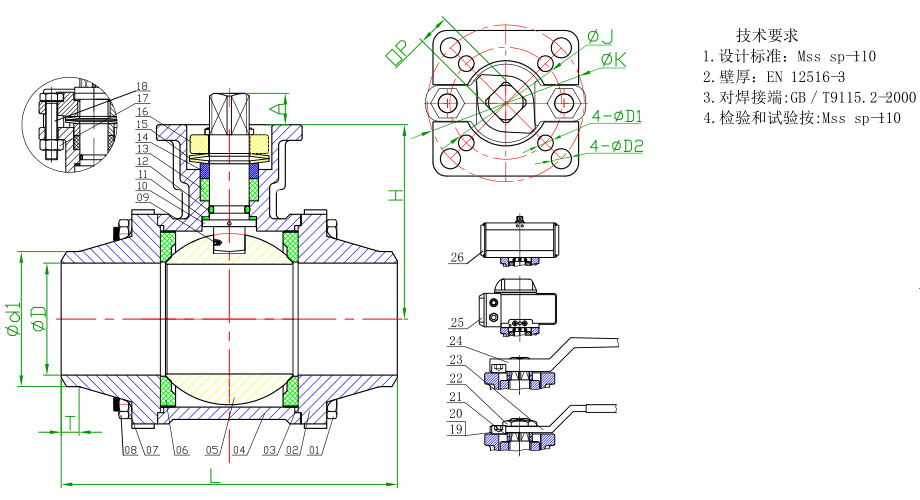

Q61F-15/100-1000WOG三片式不銹鋼球閥結構尺寸圖
單位：mm
| 規格 DN | WOG | ΦD | d1 | L | H | A | □P | ∅K-D1 | ∅J-D2 | 4-D1 | 4-D2 |
| ≤6.894Mpa | 內徑 | 內徑 | 長度 | 中心距 | 閥桿高度 | 閥桿外徑 | 閥桿D1/D2中心距 | 平臺孔距 | |||
| 15 | 1000 | 15 | 21.3 | 90 | 57 | 9 | 9 | 36 | 50 | 6 | 7 |
| 20 | 1000 | 20 | 26.9 | 90 | 57 | 9 | 9 | 36 | 50 | 6 | 7 |
| 25 | 1000 | 25 | 33.7 | 100 | 56.4 | 11 | 11 | 42 | 50 | 6 | 7 |
| 32 | 1000 | 32 | 42.4 | 110 | 70.3 | 11 | 11 | 42 | 50 | 6 | 7 |
| 40 | 1000 | 38 | 48.3 | 125 | 79 | 14 | 14 | 50 | 70 | 7 | 9 |
| 50 | 1000 | 50 | 60.3 | 150 | 86.7 | 14 | 14 | 50 | 70 | 7 | 9 |
| 65 | 1000 | 64 | 76.1 | 190 | 114 | 17 | 17 | 70 | 102 | 9 | 11 |
| 80 | 1000 | 74 | 89 | 220 | 121 | 17 | 17 | 70 | 102 | 9 | 11 |
| 100 | 1000 | 100 | 114.3 | 270 | 140 | 17 | 17 | 70 | 102 | 9 | 11 |
上海球閥優秀企業，1000WOG三片式不銹鋼球閥，焊接不銹鋼球閥，螺紋不銹鋼球閥，采用硅溶膠鐵模精鑄，防火防靜電結構，日本大金FTFE氟塑料。產品以接近進口同類球閥。每一個產品在組裝完成后都經過閥座氣密性、閥殼和填料整體性的壓力測試，包括檢驗操作可靠性的循環測試。
