三偏心蝶閥與雙偏心蝶閥的區別
時間：2020-10-31 13:28:42 來源：永龍閥門 閱讀：0次
三偏心蝶閥與雙偏心蝶閥的區別
The difference between the triple eccentric butterfly valve and double eccentric butterfly valve

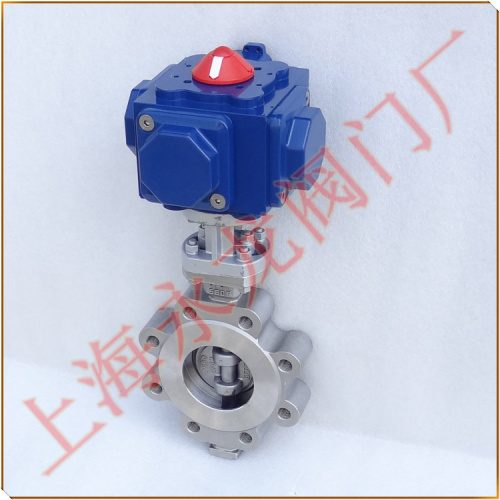

三偏心蝶閥
外文名：Trieccentric butterfly valve
傳統的硬密封蝶閥密封性能沒有保證，泄漏量較大，為了改變這種現狀，硬密封蝶閥經過多次的改革，誕生了三偏心蝶閥。三偏心蝶閥的特點在于將耐高溫耐腐蝕的合金材料堆焊在了閥座密封表面層，將多層軟疊式密封圈在蝶板上固定，這樣的工藝使得三偏心蝶閥比傳統的蝶閥產品更耐高溫高壓環境，更加耐腐蝕。
具體來說，硬密封蝶閥采用三偏心結構的好處是：
三偏心的獨特設計，讓金屬硬密封開始更省力，閥門在開啟和關閉時，蝶板在旋轉過程中與閥體之間沒有磨擦，當閥門關閉時，傳動機構的力矩增大能夠提供一個補償密封，大大提高了三偏心蝶閥的密封性能，同時延長了蝶閥的使用壽命。
三偏心蝶閥是哪三個偏心
第一個偏心是閥軸位于閥板軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
第二個偏心是閥軸中心線偏離管道和閥門中心線，避免受閥門開啟和關閉的干擾。
第三個偏心是閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
三偏心蝶閥與雙偏心蝶閥的區別
1,單偏心蝶閥
為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。但由于單偏心構造在閥門的整個開關過程中蝶板與閥座的刮擦現象并未消失、在應用范圍上和同心蝶閥大同小異、故采用不多。
2,雙偏心蝶閥
在單偏心蝶閥的基礎上進一步改良成型的就是應用廣泛的雙偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。但因為其密封原理屬位置密封構造、即蝶板與閥座的密封面為線接觸、通過蝶板擠壓閥座所造成的彈性變形產生密封效果、故對關閉位置要求很高（特別是金屬閥座）、承壓能力低、這就是為什么傳統上人們認為蝶閥不耐高壓、泄漏量大的原因。
3,三偏心蝶閥
要耐高溫、必須使用硬密封、但泄漏量大；要零泄漏、必須使用軟密封、卻不耐高溫。為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。其結構特征為在雙偏心的閥桿軸心位置偏心的同時、使蝶板密封面的圓錐型軸線偏斜于本體圓柱軸線、也就是說、經過第三次偏心后、蝶板的密封斷面不再是真圓、而是橢圓、其密封面形狀也因此而不對稱、一邊傾斜于本體中心線、另一邊則平行于本體中心線。 這第三次偏心的最大特點就是從根本上改變了密封構造、不再是位置密封、而是扭力密封、即不是依靠閥座的彈性變形、而是完全依靠閥座的接觸面壓來達到密封效果、因此一舉解決了金屬閥座零泄漏這一難題、并因接觸面壓與介質壓力是成正比的、耐高壓高溫也迎刃而解。
三偏心蝶閥屬于高性能蝶閥的一種，目前在很多領域都有應用，甚至于在某些領域已經取代了閘閥、截止閥、球閥等產品。
