緊急切斷閥電動執行器選型原則

緊急切斷閥電動執行器選型原則！

正確選擇緊急切斷閥電動執行器的依據如下：

1.操作力矩：操作力矩是選擇緊急切斷閥電動裝置的主要參數，電動執行器輸出力矩應為閥門操作力矩的1.2～1.5倍。

2.操作推力閥門電動裝置的主機結構有兩種：一種是不配置推力盤，直接輸出力矩；另一種是配置推力盤，輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。

3.輸出軸轉動圈數：緊急切斷閥電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關，要按M＝H／ZS計算（M為電動裝置應滿足的總轉動圈數，H為閥門開啟高度，S為閥桿傳動螺紋螺距，Z為閥桿螺紋頭數）。

4.閥桿直徑對多回轉類明桿閥門，如果電動裝置允許通過閥桿直徑不能通過所配閥門的閥桿，便不能組裝成電動閥門。因此，電動裝置空心輸出軸的內徑必須大于明桿閥門的閥桿外徑。對部分回轉閥門以及多回轉閥門中的暗桿閥門，雖不用考慮閥桿直徑的通過問題，但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸，使組裝后能正常工作。

5.輸出轉速：切斷閥的啟閉速度若過快，易產生水擊現象。因此，應根據不同使用條件，選擇恰當?shù)膯㈤]速度。

6.緊急切斷閥電動執行器有其特殊要求，即必須能夠限定轉矩或軸向力。通常閥門電動裝置采用限制轉矩的連軸器。當電動裝置規格確定之后，其控制轉矩也就確定了。一般在預先確定的時間內運行，電機不會超負荷。例如上海永龍閥門廠生產的電動緊急切斷閥、液氨緊急切斷閥可提供過載保護，在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護電動切斷閥和電動執行器不受損壞。

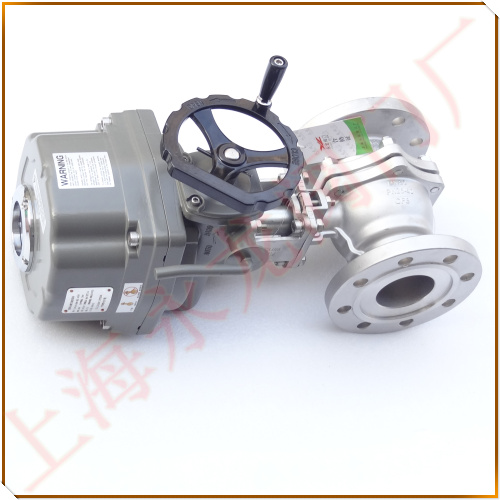

電動緊急切斷閥-上海永龍閥門廠　　

但如出現下列情況便可能導致超負荷：

1.電源電壓低，得不到所需的轉矩，使電機停止轉動；

2.錯誤地調定轉矩限制機構，使其大于停止的轉矩，造成連續產生過大轉矩，使電機停止轉動；

3.斷續使用，產生的熱量積蓄，超過了電機的允許溫升值；

4.因某種原因轉矩限制機構電路發生故障，使轉矩過大；

5.使用環境溫度過高，相對使電機熱容量下降。

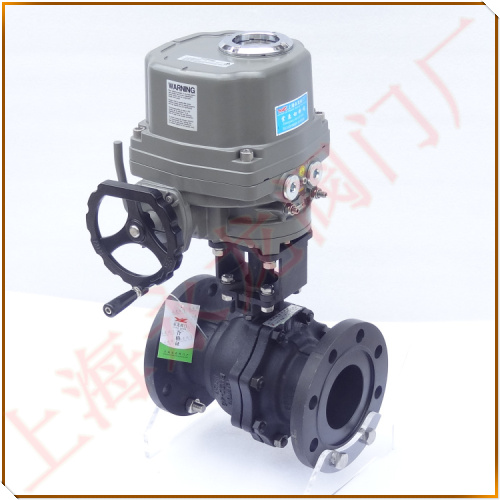

液氨緊急切斷閥-上海永龍閥門廠

   過去對電機進行保護的辦法是使用熔斷器、過流繼電器、熱繼電器、恒溫器等，但這些辦法各有利弊。對電動裝置這種變負荷設備，絕對可靠的保護辦法是沒有的。因此，必須采取各種組合方式，歸納起來有兩種：一是對電機輸入電流的增減進行判斷；二是對電機本身發熱情況進行判斷。這兩種方式，無論那種都要考慮電機熱容量給定的時間余量。

通常，過負荷的基本保護方法是：

1.電機連續運轉或點動操作的過負荷保護，采用恒溫器；

2.電機堵轉的保護，采用熱繼電器；

3.短路事故，采用熔斷器或過流繼電器.

閥門電動執行器是實現閥門程控、自控和遙控不可缺少的設備，其運動過程可由行程、轉矩或軸向推力的大小來控制，正確選擇緊急切斷閥電動裝置，對防止出現超負荷現象（工作轉矩高于控制轉矩）至關重要。
