切斷閥法蘭連接墊片選用常識！
時間：2020-04-05 18:21:38 來源：永龍閥門 閱讀：0次
切斷閥法蘭連接墊片選用常識！

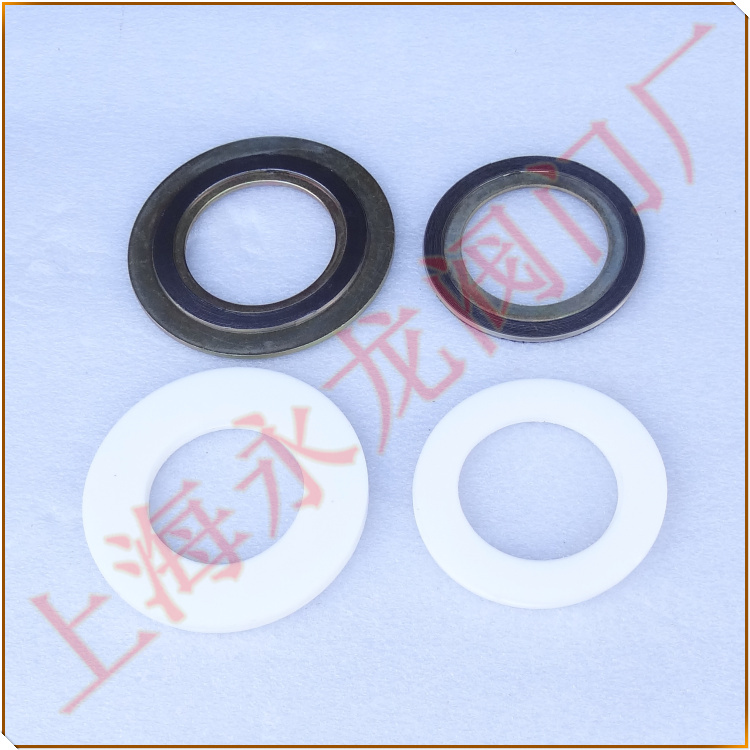

墊片是切斷閥法蘭連接面的主要密封件，正確選用適用的墊片也是保證法蘭連接不泄漏的關鍵，根據制作材料的不同，適用的壓力也不同，墊片可以分為2個種類。除了墊片的類型，墊片的標識和選型也很重要。切斷閥法蘭連接墊片的種類有聚四氟乙烯墊片，金屬纏繞式墊片。
1，切斷閥聚四氟乙烯墊片
聚四氟乙烯墊片主要適用于全平面型及突面型鋼制管法蘭連接，適用公稱壓力PN為0.6～4.0MPa、工作溫度為0～150 ℃的腐蝕介質或?qū)η鍧嵍扔休^高要求的介質。通常在PN4.0MPa壓力的緊急切斷閥都采用MF/凹凸法蘭形式,切斷閥墊片的外徑比突面型的墊片大約小2mm。
2，切斷閥金屬纏繞式墊片
金屬齒形墊片的結構型式有基本型、帶外環型、帶內環型及帶內外環型四種。用金屬材料加工成截面為八角形或橢圓形的實體金屬墊片，具有徑向自緊密封作用。故金屬環形墊片是靠與法蘭梯槽的內外側面（主要是外側面）接觸，并通過壓緊而形成密封的。由柔性石墨做成的金屬波齒復合墊片是在機械加工成波齒狀的金屬板兩面覆上柔性石墨的一種復合墊片，這種墊片既有金屬的強度，又有波紋彈性的特點，溫度350℃，最高壓力可達10MPa。
纏繞式墊片的選擇和使用方法：
1，基本型墊片適用于榫槽面法蘭
2，內環型墊片適用于凹凸面法蘭
3，定為環型墊片適用于平面和突面法蘭
4，內環和定為環型墊片適用于平面和突面法蘭
金屬包履墊片是以非金屬材料為芯材，切成所需形狀，外面包以厚度為0.25～0.5mm的金屬薄板組成的一種復合墊片，根據包履狀態，一般分為平面型和波紋型兩種。金屬柔性石墨復合墊片型式分為RF型、MFM型和TG型，分別適用于突面、凹凸面和榫槽面法蘭。根據需要，RF型墊片可帶不銹鋼或碳鋼內包邊，即為RF－E型。
