電動液氨截止閥-液氨電動截止閥-YL品牌
時間：2019-10-31 21:21:41 來源：永龍閥門 閱讀：0次
電動液氨截止閥-液氨電動截止閥-YL品牌

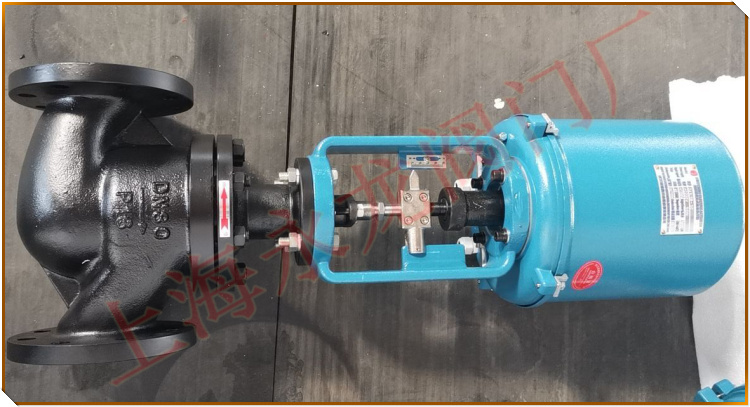

上海永龍YL品牌電動液氨截止閥-液氨電動截止閥采用“瑞浦熱工”隔爆型直行程開關式電動執行器及氨用截止閥組合，通過電動執行器帶動閥桿上下推動實現開關動作。
保護等級：IP65, 隔爆等級：Exd II BT4 Exd II CT4，電源電纜：3芯 S=1.5mm2外徑9±1，信號電纜：4芯 S=1.5mm2外徑11±1，電纜引入口：可安裝保護套管PF3/4(G3/4＝20)
電動液氨截止閥以AC220V 50/60Hz電源作為驅動電源,采用切換供給電機正、反轉繞組驅動電源成換相的方式、來控制電動執行機構的運轉.驅動電機果用可逆行導步電機,間位反橫檢測采用高性能導電塑料電位器.
電動液氨截止閥主要特征：
1，體積小,重量輕.
2，正、反動作可隨時切換。
3，可逆導步電機內部具有熱保護開關,防止因過載、卡死等故燒損電機。
4，產品安裝、調整、維護簡單易行。
5，運行過程中,，一且發生故障、切斷電源即可實觀閥芯自鎖。
液氨電動截止閥由交流電AC220V 50/60Hz電源電源驅動可逆導步電動機作動力帶動機械運轉，電機的旋轉通過主動皮帶輪,同步皮帶傳給被動皮帶輪或齒輪配合傳動。使螺旋套轉動,螺旋套和輸出軸由梯形螺校相連。輸出軸帶有防止轉動的止的止轉銷，因此螺旋套的轉動帶動輸出軸作上、下運動。輸出軸的直線動運動位移(閥的開度)經齒條、齒輪反饋給電位器、由電位器轉換成電阻信號、再由反饋模塊輸出4-20mA位開度倍號或電阻信號輸出及無反饋輸出。通過支架將執行器和液氨截止閥聯結,并由開合螺母將執行器出軸和桿連接,開合螺母上帶有指針,支架上有標尺,可指示輸出軸（或閥桿）的位移。隔爆型液氨電動截止閥設計有手動機構，在斷電情況下，根據需要可由手動操作來完成調節電動液氨截止閥的開、關和調節功能。
液氨電動截止閥執行器參數：
1，電源：AC220V 50Hz
2，輸出電流：DC4～20mA
3，驅動電機： 可逆導步電機
4，控制限位開關：開側、閉側
5，控制信號：正、反切換接點信號
6，保護等級：IP65
7，開度檢測：導電塑料電位器
8，安裝方式：橫裝、豎裝
9，耗電功率：A型約50VA(額定負荷時)、B型約150VA(額定負荷時)、C型約220VA(額定負荷時)
10,電線引出口：2-M20×1.5
11,允許振動：1.5G以下
12，允許環境溫度：不帶空間加熱器10～60℃，帶空間加熱器-35～60℃
13，相對濕度：95%以下
14，環境氣體：無腐蝕性氣體
隔爆型電動液氨截止閥的安裝姿勢應盡量垂直向上安裝，應避免向下倒裝，便于檢查維護，檢查維修時，應先切斷電源后再打開防護罩。隔爆型液氨電動截止閥外部配線時為防止引線口進水，應避免雨天施工，配線、調整、檢查維修結束后，應緊固防護罩，定期檢查密封圈是否老化失效，如老化失效應及時更換同規格的密封圈，產品外殼應保持清潔，其表面溫度不得超過130℃。
