不同區域的法蘭球閥設計特點及設計標準
時間：2018-10-28 02:27:21 來源：永龍閥門 閱讀：0次
不同區域的法蘭球閥設計特點及設計標準
球閥設計特點及設計標準：

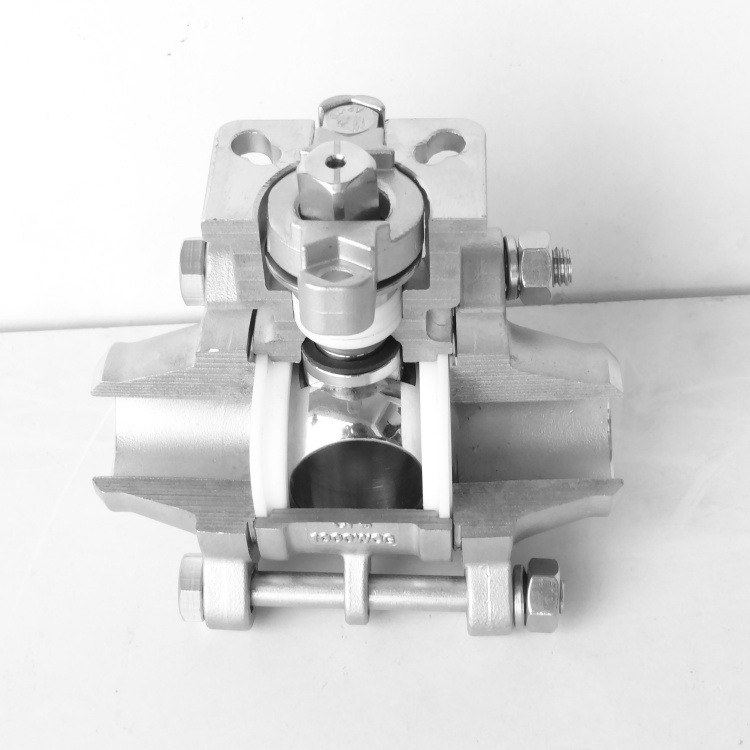

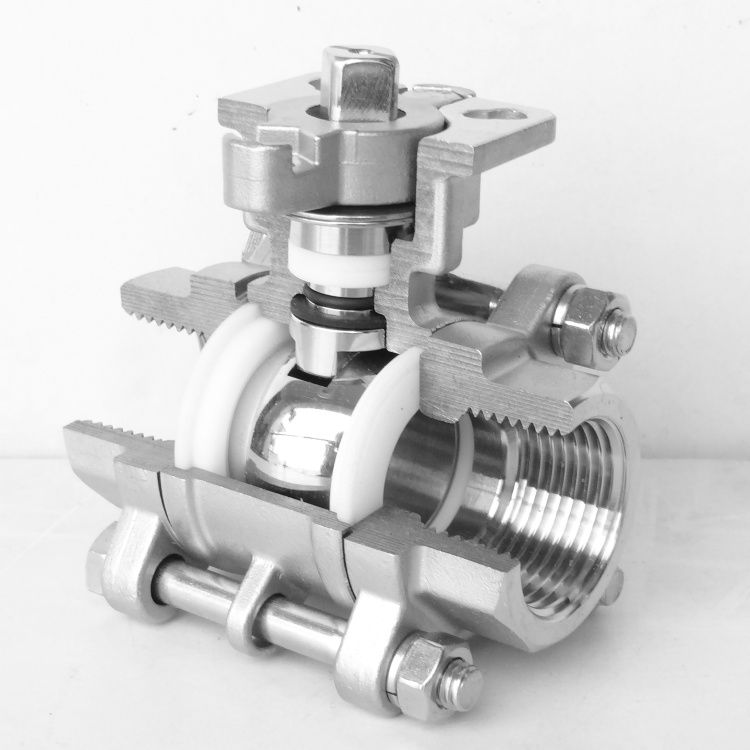

球閥(Ball valve）由閥體，球芯，閥桿，密封圈，手柄組成，通過手柄90°轉角開關，球芯為O型球，流體阻力小，結構簡單、體積小、重量輕的特點，在市場得到了廣泛的應用。在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
①ISO5211平臺連接，②閥桿防飛出設計，③防靜電裝置，
④上密封可功能，⑤防火結構設計，⑥殼體脫蠟精密鑄造
國標球閥設計標準：
①設計制造:GB/T 12237
②法蘭連接:HG/T 20592,GB/T 9113
③結構長度:GB/T 12221,④壁厚標準:GB/T-26640,
⑤檢驗試驗:GB/T 26480
⑤檢驗試驗:GB/T 26480
日標球閥設計標準:
①設計制造:API6D/608,②法蘭連接：JIS B2220
③結構長度: ASME B16.10,④壁厚標準:ASME B16.34,
⑤檢驗試驗:API598
⑤檢驗試驗:API598
美標球閥設計標準:
①設計制造:API 6D/608,②法蘭連接: ASME B16.5
③結構長度: ASME B16.10,④壁厚標準: ASME B16.34,
⑤檢驗試驗:API 598
⑤檢驗試驗:API 598
德標球閥設計標準:
①設計制造:DIN 3357，②法蘭連接:EN 1092-1
③結構長度:DIN3202-F4，④壁厚標準: ASME B16.34，
⑤檢驗試驗:API 598
磅級與公稱壓力的對照表
日本K級與磅級、公制公稱壓力的對照表
閥門壓力等級:bar換算MPa⑤檢驗試驗:API 598
| 磅級/LB美制標準 | 公稱壓力/MPa | 巴/bar英制標準 |
| 75 | 1.0 | 10 |
| 150 | 2.0 | 20 |
| 300 | 5.0 | 50 |
| 400 | 6.7 | 67 |
| 600 | 10.0（11.0） | 100 |
| K級 | 10 | 20 | 40 |
| 磅級 | 150 | 300 | 600 |
| 公稱壓力（MPa） | 2.0 | 3.0 | 10.0 |
bar是英制的壓力單位
1MPa=145psi=10bar
1巴(bar)=0.1兆帕(MPa)=14.503磅/英寸2(psi)=1.0197千克/厘米2(kg/cm2)=0.987大氣壓(atm)
工程上常用的是兆帕（MPa）：1MPa=1000000Pa。
球閥O型球和V型球的特點
O型球閥：采用浮動式結構，球芯為精密鑄件，外表鍍硬鉻處理，閥座采用增強聚四氟乙烯材料，流道口與管道口徑相同，流通能力極大，流阻極小，關閉時無泄漏。
V型球閥：一般用于高粘度、含纖維、顆粒狀介質采用V型球閥，球芯上開有V型切口，可實現比例調節，流量特性為近似等百分比。
