三通球閥-三通T/L型球閥工作原理
時間：2019-06-06 01:24:02 來源：永龍閥門 閱讀：0次
三通球閥-三通T/L型球閥工作原理
三通球閥的重要結構是哪些呢？
三通球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通。

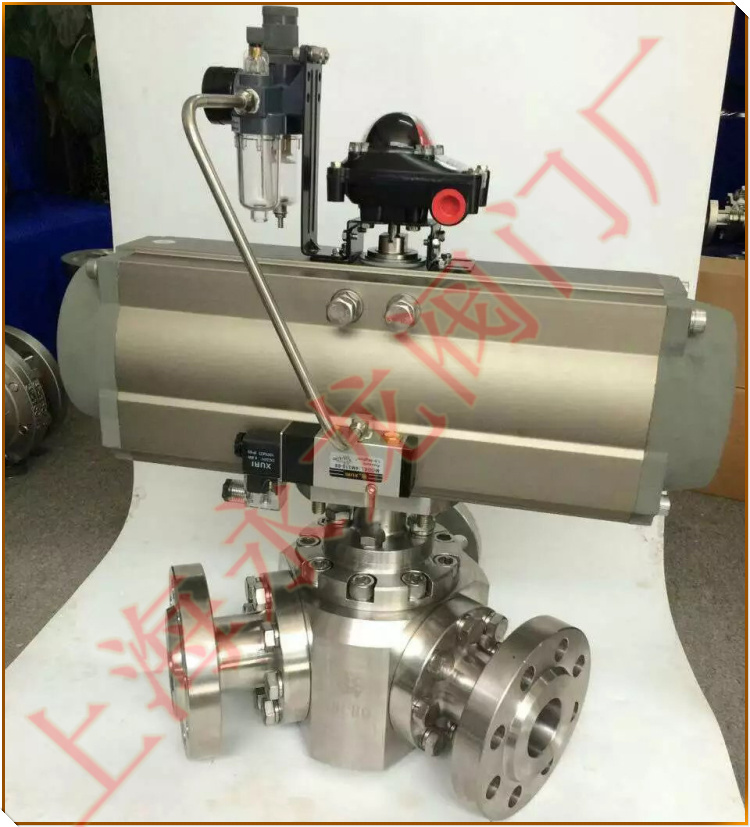

氣動三通球閥
三通球閥工作原理決定閥體有三個口，一進兩出或兩進一出；和普通閥門不同的是，當內部閥芯在不同位置時，不同出口導通，如閥芯在下部時，左右相通，下出口被關閉；如閥芯在上部時，左下相通，右出口被關閉。三通球閥系列對介質流向的不同切換要求可分為Q44L型與Q45T型，如A、L型可實現對介質流向進行切換，變可相互垂直的兩個通道連通或關閉。

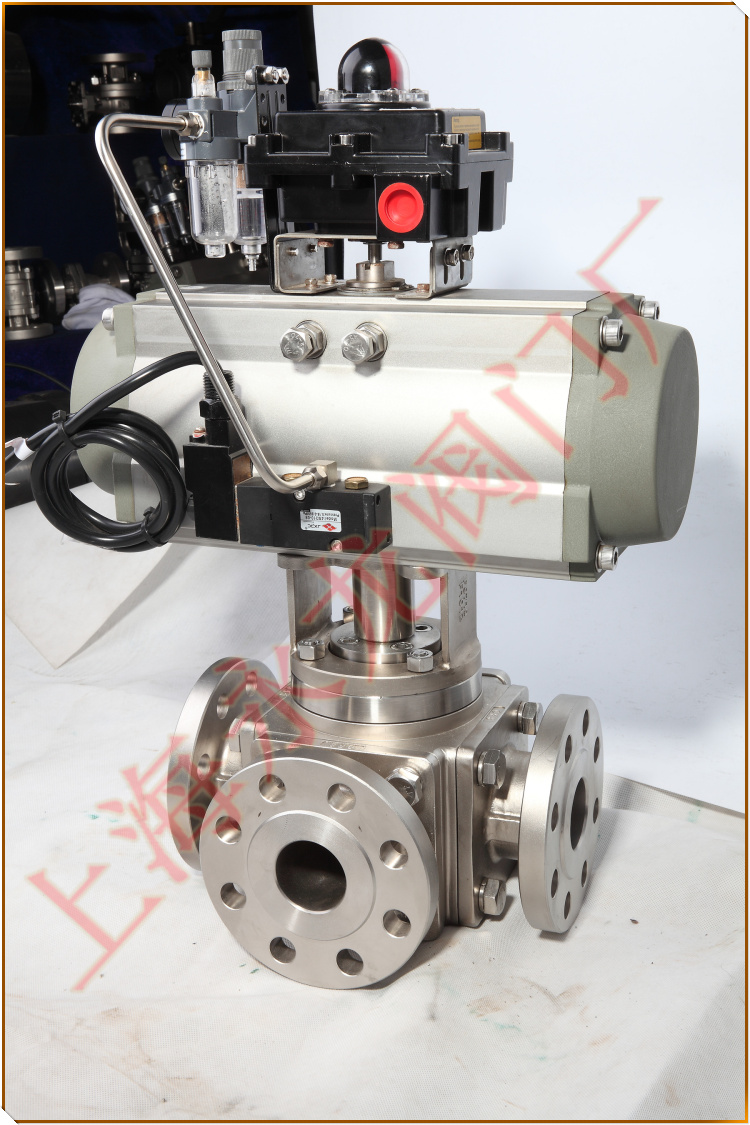

不銹鋼高壓三通焊接氣動球閥
三通球閥工作原理：
氣動三通球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，同時壓縮彈簧，輸出軸逆時針?lè)较蜣D(zhuǎn)動
氣動三通球閥關閉：失氣或失電時，彈簧推動兩活塞合攏向中心移動，輸出軸順時針?lè)较蜣D(zhuǎn)動
1.三通球閥在結構上采用一體化結構，四面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
2.三通球閥包括閥體、閥芯和閥桿，產品的閥桿一端與閥芯聯動，另一端穿過閥體并與外部驅動機構聯動；
3.三通球閥的閥芯內設有L形的第四流道，產品的閥體內設有通過閥芯以連通或斷開第流道與第三流道的第五流道；
4.三通球閥的閥體內設有閥腔，產品的閥體內設有供介質流動并與閥腔相通的流道，該流道包括流道、第二流道、第三流道，產品的第流道與第三流道同一軸線，產品的第二流道的軸線與第流道、第三流道的軸線均垂直。

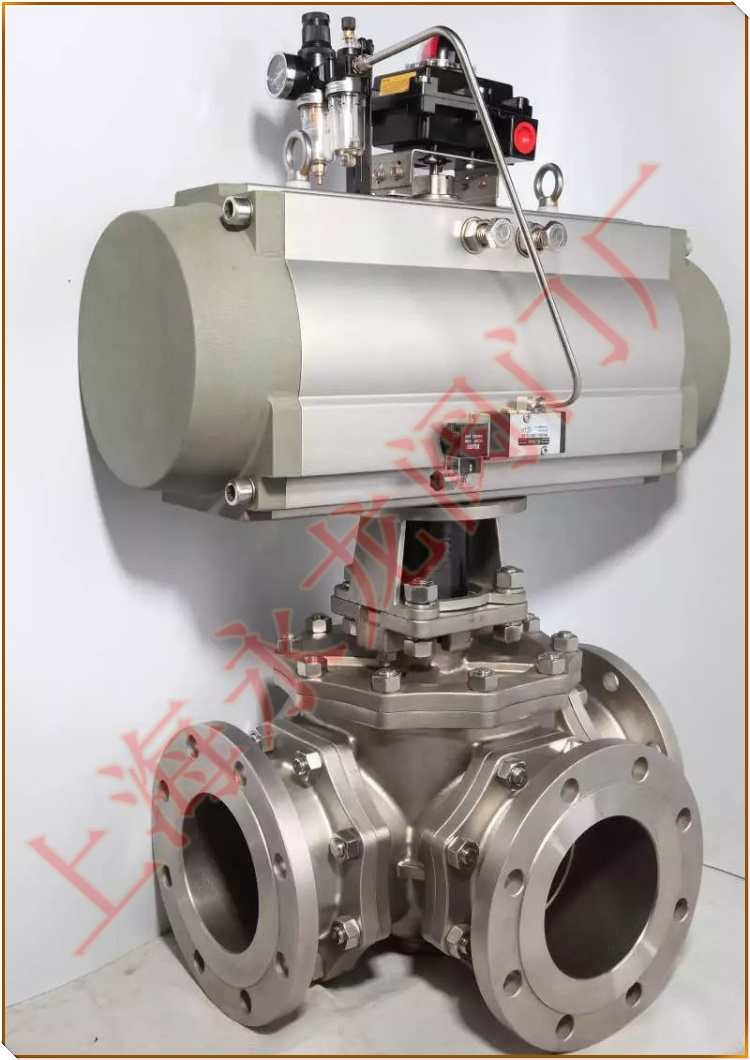

不銹鋼三通氣動球閥
三通球閥流向設計：
三通球閥是閥門的一種,可分為L(zhǎng)型和T型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通。
1.三通球閥要留有閥柄旋轉的位置。
2.三通球閥不能用作節流。
3.帶傳動機構的球閥應直立安裝。

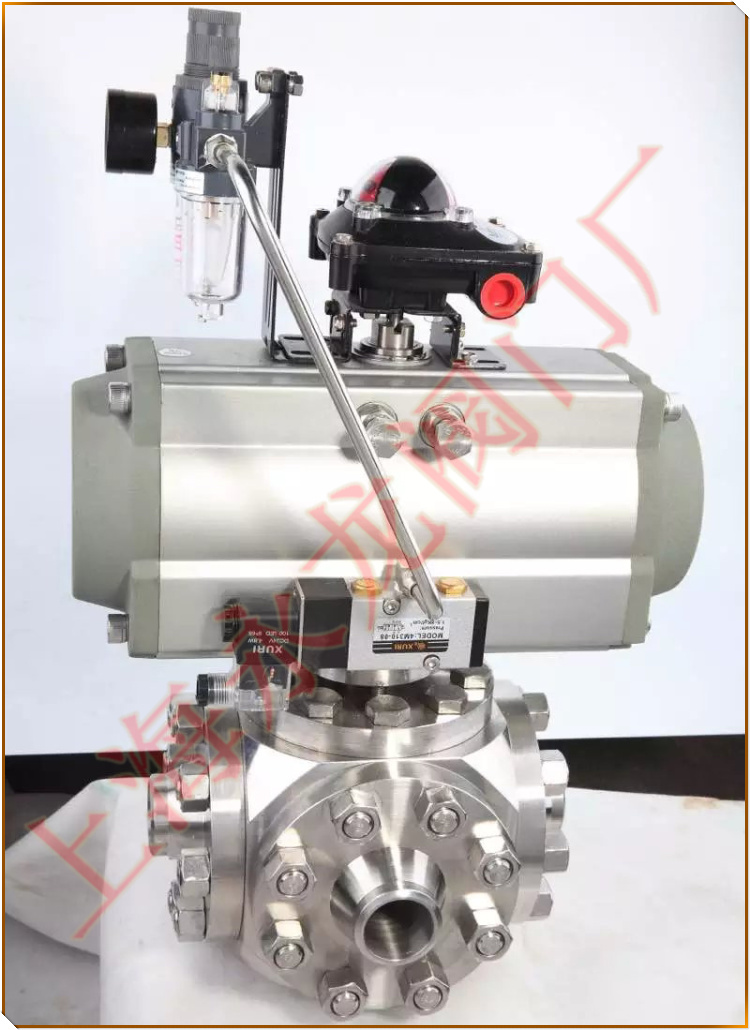

高壓氣動三通球閥
三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。三通球閥在結構上采用一體化結構，4面閥座的密封型式，可靠性高，設計實現了輕量化，使用壽命長，流通能力大，阻力小。三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
