   限流閥（Current limiting valve）又名彈簧式超流閥，是一種儀表儀器安全保護閥，使用于油品、液化氣、液氨、氣氨等弱腐蝕性介質，也可使用于煉油廠,石油化工廠,火力發電廠的冷卻系統,作為控制介質流量的啟閉裝置。在管道內介質流速超過設定值時即時關閉，有效防止介質超壓流速損壞電子儀器的裝置，一般安裝于貯罐進出口，或管道出口，保護下游設備的安全性和可靠性。

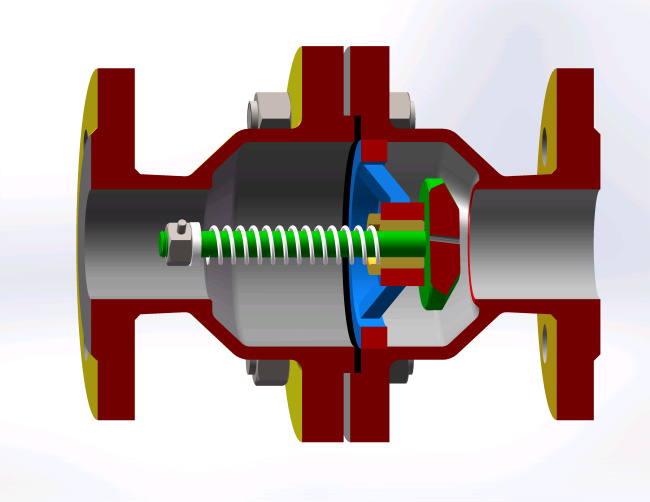

彈簧式限流閥結構圖-上海永龍閥門廠

彈簧式液氨限流閥的工作原理：

   液氨限流閥是一種采用彈簧預載荷的自動控制常開式閥門，利用彈簧預緊力和介質運行時的流速壓力比設計，來控制限流閥（Excess FLow valve）內部動作閥瓣的啟閉。當泵運轉、裝車、卸車過程，介質流速壓力超過彈簧設定值時，閥瓣自動關閉，介質通過閥蕊上的小孔導流，兩端壓力平衡后彈簧自動收縮閥門開啟。有效防止介質超壓流速損壞電子儀器的裝置，保衛下游設備的安全性和可靠性。

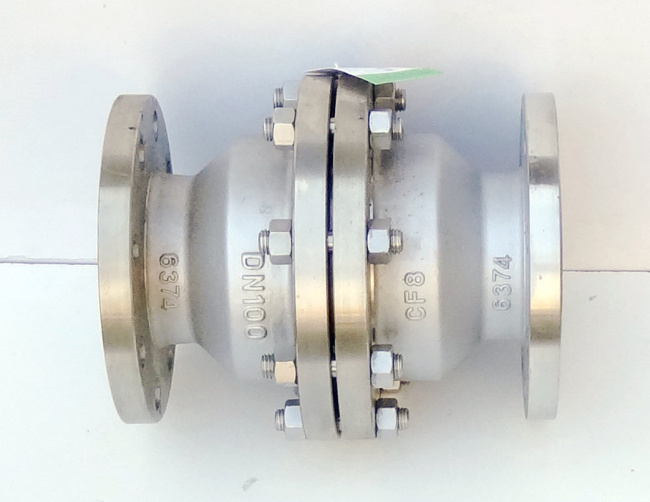

彈簧式液氨限流閥-上海永龍閥門廠

   彈簧式液氨限流閥在閥體的內部形成一個固定套有彈簧的柱塞，其柱塞的一端設有一個將管孔封閉的閥瓣，形狀類似立式止回閥，另一端呈螺桿狀并在其上面旋有調節彈簧壓力的螺母，通過旋動螺母調節彈簧壓力設定關閉壓力值，當管道出口端的實際壓力介于彈簧設定壓力范圍中時，與人口端的壓力相等，閥瓣在彈簧力的作用下被頂開，使介質流通在管道二端平衡壓力后流通。但當出口端的流體大量外泄時（出口端失壓），其壓力小于彈簧設定值而其閥瓣就由于彈簧的推頂，而閥瓣將出口端的管孔封蓋，介質只能通過閥蕊上的小孔導流，所以在設計安裝液氨限流閥要綜合考慮到這個因素。
