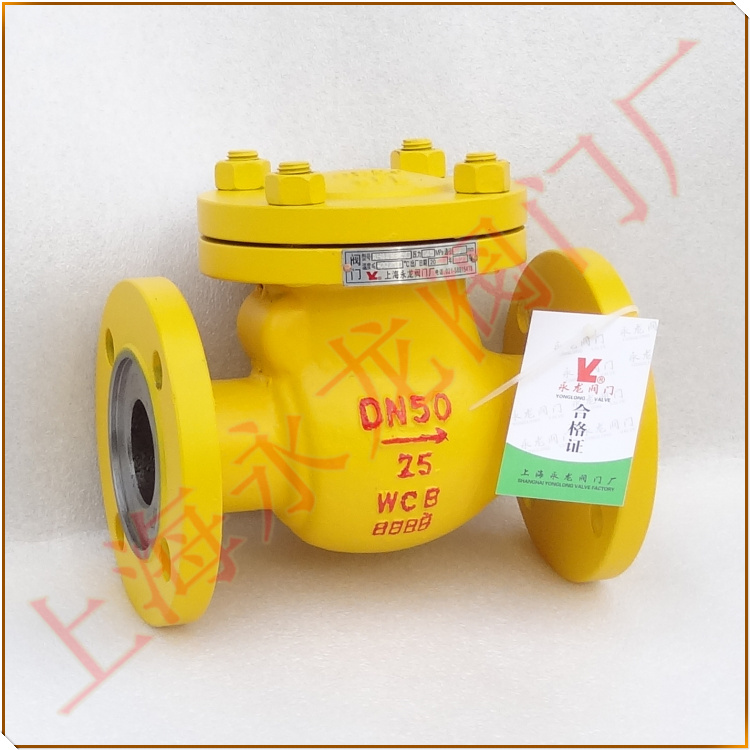

別稱：氨用止回閥 氨氣止回閥
類型：升降式，旋啟式，立式
型號：AH41F-25C AH44F-25C AH42F-25C
液氨止回閥產品用途：
旋啟式液氨止回閥適用于壓力1.6～4.0MPa 工作溫度-29~+120℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、液氨、氨氣、燃?xì)狻⒁夯瘹狻⒓状肌⒓妆降热醺g介質。
結構形式：
液氨旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
工作原理：
旋啟式止回閥有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌PTFE或者堆焊硬質合金，這取決于使用性能的要求。旋啟式氨用止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。
制造標準：
設計規范：GB/T 12236 GB/T 12235
結構長度：GB/T12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9193
產品標識：GB/T 12220
供貨規范：JB/T 7929
2.5MPa液氨專用止回閥外形尺寸連接尺寸：?jiǎn)挝唬簃m
| 公稱壓力PN | PN2.5MPa | ||||||
| 公稱通徑DN | L/閥門長度 | D/法蘭外徑 | D1/中心孔距 | D2/法蘭接觸面 | b/法蘭厚度 | z-∅d/螺栓孔 | H/中心距 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-∅18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-∅18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-∅18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-∅23 | 220 |
| 125 | 400 | 270 | 220 | 180 | 28 | 8-∅25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-∅25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-∅25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-∅30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 12-∅30 | 430 |
